Dobór panewek i wału do silnika Renault 1.6 dCi (R9M) – Wielki Poradnik Techniczny

Silnik Renault 1.6 dCi (oznaczenie kodowe R9M), będący sercem takich pojazdów jak Renault Trafic III, Megane IV, Nissan Qashqai J11 czy Mercedes Klasy C (W205), to jedna z najbardziej zaawansowanych jednostek diesla na rynku. Wysoka sprawność, niskie spalanie i moment obrotowy rzędu 320-380 Nm zostały jednak okupione skrajnie precyzyjnym pasowaniem układu korbowo-tłokowego.

Dla warsztatów i szlifierni silnik ten stanowi wyzwanie metrologiczne. W przeciwieństwie do starszych konstrukcji, tutaj "standard" nie zawsze oznacza to samo. W Frauto.pl przygotowaliśmy wyczerpujący raport techniczny, który raz na zawsze wyjaśnia zawiłości doboru panewek głównych i korbowodowych, analizując rozwiązania Oryginalne (OE Renault) oraz markowe zamienniki Kolbenschmidt (KS) i NE (NPR Europe).

Rozdział 1: Filozofia "Selektywnego Montażu" w R9M

Aby zrozumieć, dlaczego dobór części do 1.6 dCi jest tak trudny, należy zrozumieć proces produkcji. Renault stosuje technologię Selective Assembly. Wały korbowe i bloki silnika nie są produkowane w jednej, sztywnej tolerancji "zero". Są one mierzone laserowo i klasyfikowane do grup wymiarowych (oznaczanych kodami na przeciwciężarach wału).

Aby uzyskać idealny luz olejowy (niezbędny dla trwałości turbosprężarki i panewek przy systemie Start-Stop), fabryka dobiera panewki o grubościach różniących się o zaledwie kilka mikrometrów. Te grubości są oznaczane kolorami.

Rozdział 2: Panewki Korbowodowe – Serce Problemu

To tutaj dochodzi do najczęstszych awarii (obrócona panewka). W ofercie posiadamy trzy ścieżki doboru części: precyzyjną (OE) oraz serwisową (KS/NE).

1. Rozwiązania Oryginalne (OE Renault) – Precyzja Kolorów

W przypadku panewek korbowodowych OE, mamy do czynienia z konkretnymi klasami grubości. Do nowych wałów korbowych najczęściej stosuje się dwa numery:

• OE 121500410R (Kolor ZIELONY / CIEMNOZIELONY): Jest to panewka o wymiarze nominalnym "luźniejszym". Stosowana, gdy czop wału znajduje się w górnej granicy tolerancji (jest "gruby").
• OE 121507812R (Kolor CZERWONY): Nasz absolutny bestseller. Jest to panewka minimalnie grubsza (ciaśniejsza). W warunkach serwisowych jest najbezpieczniejszym wyborem do wałów nominalnych (nawet nowych), ponieważ pozwala uzyskać optymalne, wysokie ciśnienie oleju, kompensując ewentualne mikroskopijne odchyłki.

2. Rozwiązania Aftermarket (KS i NE) – Bezpieczny Standard

Renomowani producenci OEM, tacy jak Kolbenschmidt czy NE (NPR Europe), stosują podejście "wymiaru uśrednionego". Ich panewki STD są zaprojektowane tak, aby bezpiecznie pracować z 95% wałów nominalnych dostępnych na rynku.

Tabela Wymiarowa: Panewki Korbowodowe (Big End)

Rozdział 3: Panewki Główne – Osiowość i Ciśnienie

Dobór panewek głównych jest jeszcze bardziej złożony, ponieważ zależy nie tylko od wału, ale i od gniazd w bloku silnika. W ofercie OE posiadamy szeroką gamę numerów odpowiadających różnym klasom selekcyjnym.

Szczegółowy wykaz numerów OE Panewek Głównych:

• 122076874R: Panewka główna o podwyższonej grubości. Stosowana często w blokach, które "popracowały" i wymagają skasowania luzu.
• 122074089R: Wariant pośredni, często stosowany na czopach 2 i 4.
• 122073826R: Standardowa panewka główna, najczęściej spotykana w nowych silnikach.
• 122070135R: Wersja specyficzna (często z rowkiem smarującym na innej pozycji – wymaga weryfikacji).
• 122807481R: Półpierścienie oporowe (dystansowe) – regulują luz wzdłużny wału. Niezbędne przy każdej wymianie!

Rozwiązania Zestawowe (KS i NE):

Dla mechaników, którzy nie chcą dobierać panewek "na sztuki" wg kodów z bloku, polecamy kompletne zestawy. Są one skalibrowane na tzw. "bezpieczny środek" tolerancji.

Tabela Wymiarowa: Panewki Główne (Main Bearings)

Rozdział 4: Weryfikacja Metrologiczna – Klucz do Sukcesu

Niezależnie od tego, czy wybierzesz precyzyjny oryginał (Czerwona/Zielona), czy solidny zamiennik (KS/NE), montaż "na wiarę" w silniku R9M jest błędem. Wymagane luzy olejowe są tak małe (0.030 - 0.050 mm), że błąd rzędu grubości włosa może zatrzeć silnik.

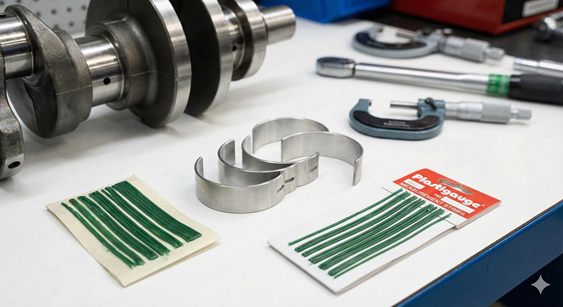

Narzędzie, które musisz mieć: Pasek Plastigauge KS 120000417001

W Frauto.pl rekomendujemy użycie profesjonalnych pasków pomiarowych Kolbenschmidt (Numer: 120000417001). To tanie zabezpieczenie Twojej inwestycji.

Procedura pomiarowa "Krok po Kroku":

1. Przygotowanie: Oczyść czopy wału i panewki zmywaczem (muszą być suche, bez oleju).
2. Aplikacja: Utnij kawałek paska Plastigauge (KS 120000417001) i połóż go w poprzek czopa.
3. Montaż: Załóż stopę korbowodu/główną i dokręć ją momentem fabrycznym (dla R9M to zazwyczaj: 20 Nm + 20 Nm + kąt – sprawdź w manualu!).
4. UWAGA KRYTYCZNA: Pod żadnym pozorem nie obracaj wałem! Zerwie to pasek i sfałszuje wynik.
5. Odczyt: Odkręć stopę. Pasek uległ zgnieceniu. Przyłóż skalę z opakowania do zgniecionego paska.
6. Decyzja:
   • 0.030 - 0.050 mm: IDEALNIE. Możesz składać silnik na tych panewkach.
   • Poniżej 0.025 mm: ZA CIASNO. Ryzyko zatarcia. Potrzebujesz cieńszej panewki (np. NE lub Zielonej OE).
   • Powyżej 0.060 mm: ZA LUŹNO. Ryzyko stuków. Potrzebujesz panewki Czerwonej OE (121507812R).

Podsumowanie: Co wybrać?

Remont 1.6 dCi to proces inżynieryjny. W Frauto.pl dostarczamy Ci nie tylko części, ale i technologię naprawy.

• Wybierz Nowy Wał OE: To baza, która gwarantuje wymiar nominalny.
• Wybierz Panewki OE (Czerwone 121507812R), jeśli chcesz uzyskać "ciasne", fabryczne pasowanie i maksymalne ciśnienie oleju.
• Wybierz Zestawy KS (37203600 / 37204600) lub NE (180038001500 / 181038002000), jeśli szukasz sprawdzonego, bezpiecznego standardu serwisowego w dobrej cenie.
• ZAWSZE weryfikuj luz paskiem KS 120000417001.

Potrzebujesz wsparcia w doborze?
Skontaktuj się z naszymi ekspertami. Pomożemy skompletować pełny zestaw naprawczy (wał, panewki, uszczelniacze, śruby) dedykowany do Twojego numeru VIN.
